i-LAVB（少風量ブース）

ブース・空調器
ブース・空調器

大気社の技術

塗装ブースとは？

塗装ブースでは被塗物に中塗り・上塗り塗装が施され、意匠性が付与されるとともに、下塗り塗膜を紫外線や風雨などから保護する塗膜が形成されます。塗装ブースが大型化するためコンパクト化や空調制御による省エネ技術などが重要視されます。

概要

気流を機能別に作り出すことで、ブース風量を最大30%削減し、従来型と同等の塗装環境を形成しています。

導入によるメリット

温調および給排気エネルギー削減
ユーティリティ供給装置サイズダウン
空調器設置スペース削減
既存ブース改造にも対応

特徴

①塗装ブースのコンパクト化

整流を目的とした動圧室を不要とする構造により、塗装ブースの高さを約1,500～2,000mm低減。
ブース上部と下部に設置される各種設備の削減が可能となり、ダクトサイズの縮小や段ボールモジュール数の削減を実現し、省スペース化と低コスト化を実現。

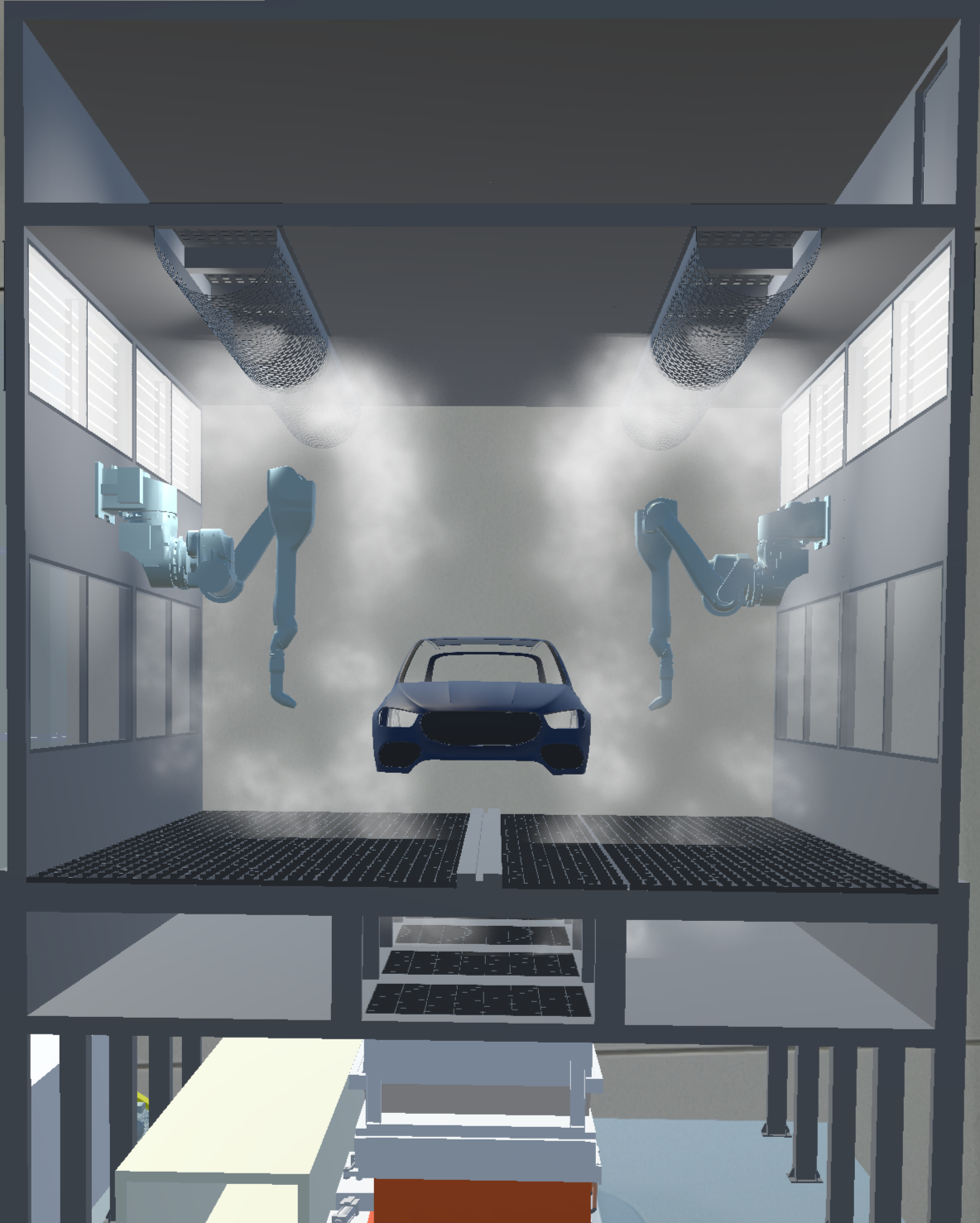

②ブース断面気流の最適設計

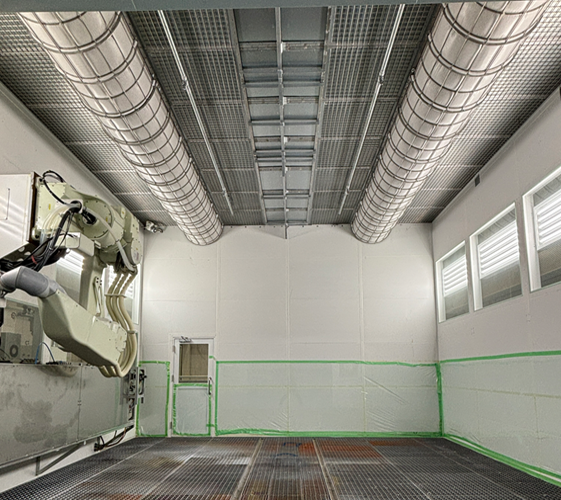

天井部半円形状の給気ダクトから、ポイントを絞った気流を形成する事で、様々なボディ形状に適応

③既存ブース改造にも対応

ブース天井プレナムチャンバー部分改造によって既存ブースへ取付が可能
